了解什么是储能连接器和制造工艺

发布时间:2023-05-13浏览:621

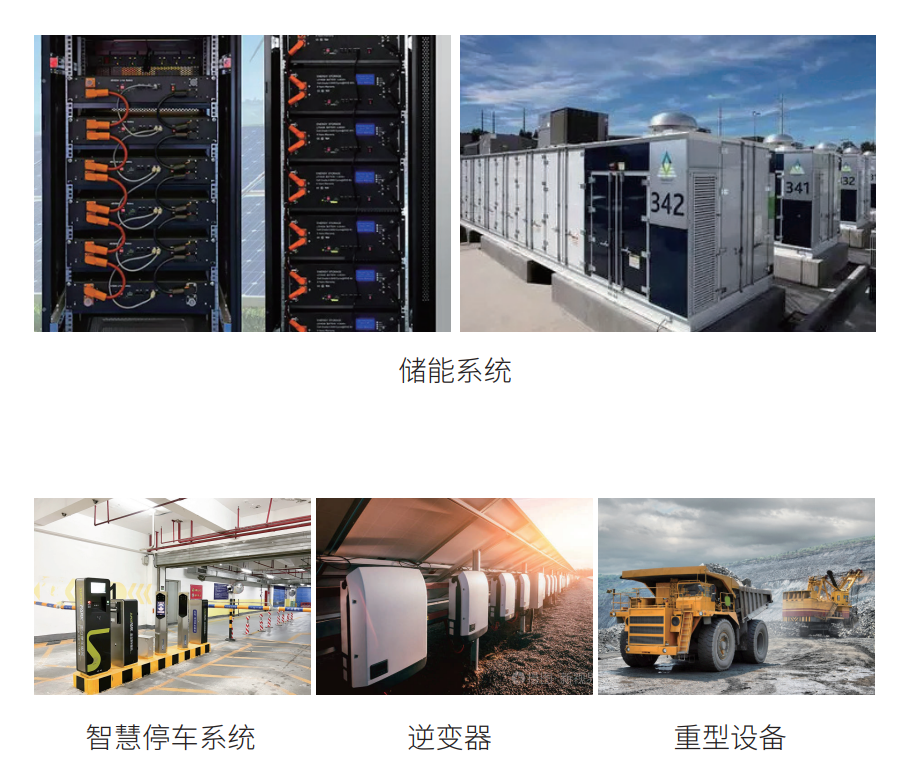

储能电池连接器可用于储能系统、储能电池、锂电源、太阳能储能系统以及其他各种能源储存设备的接线。

储能连接器的优点是什么


1.改善生产工艺

储能连接器简化了电子产品的组装过程。也简化了量产过程;

2.易于维修

如果电子元件出现故障,在安装储能连接器时可以快速更换故障元件;

3.易于升级

随着技术的进步,在安装储能连接器时可以更新组件,用新的更好的组件替换旧的;

4.提高设计灵活性

在设计和集成新产品以及从组件构建系统时,储能连接器的使用为工程师提供了更大的灵活性;


储能连接器线路板间的接口方式

储能连接器线路板间的接口方式不一样,其种类也不一样,每一种种类都是有自身的特性。下列是这些方面的简略详细介绍:

1.排针排母/插针。排母和排针是较为便宜划算较常见的接口方式,应用领域:低端、大规格智能产品、开发板、调试板等;

优势:便宜划算、便捷、硬联接坚固、过流能力强、有利于引线键合和检测;

缺陷:体积大、不易弯折、间隔大、几百个引脚无法联接(太大)。

2.一些板对板连接器用以紧凑型商品,比排针密度大。应用领域:运用普遍,基本智能硬件产品基本上在使用 。

优势:体型小、针数大,1公分长短能够做40针(一样规格只有做20针之内)。

缺陷:总体设计必须固定好并且价钱贵且不能经常插拔。

3.加厚的板对板连接器,能够在排针上合并、拆装和插入。应用情景:检测板、开发板、大型固定设备(如主机箱走线)。优势:和引脚一起应用便宜划算又普遍,联接精确测量十分便捷。缺陷:不太好修、体积大,不宜批量生产场景。

4.FPC连接器插接/ZIF连接器。许多智能产品机器设备都必须将数据信号从电脑主板拉出去,而FPC体型小、灵便、形状多端,是个非常好的选择。应用情景:电源电路弯折、电脑主板与外部设备联接、辅助板与电脑主板联接、产品室内空间紧密。优势:小巧便宜。


储能连接器插头连接形式

1.储能连接器插头螺纹连接方式

这是在一些具有较大尺寸的接触件和在强烈振动环境中工作的连接器插头经常采用的一种连接形式。这种连接形式在完成连接后可装上防止松动的保险丝或者螺母,该连接形式使用可靠,但连卸速度慢。

2.储能连接器插头卡口连接方式

这是一种可靠迅速的连接和分离形式。大多数卡121连接形式的电连接器都具有正确的连接和锁定的直观显示,可以从电连接器连接螺母侧面的小孔中进行观察。

3.储能连接器插头插拔连接方式

这是一种有多用途的连接形式。电连接器的插头与插座在连接和分离时其移动方向通常是往复直线运动,不须扭转和旋转,只需要很小的工作空间即可完成连卸。常见的插拔连接有滚珠或销钉两种结构,该连接形式因为没有机械上省力的机构,一旦误插,机械阻力明显增大,能及时被发现。

4.储能连接器插头机柜连接方式

这是用于某些靠近框架需要盲目连接的设备上的电连接器,可以使电气设备做得较轻较小,较容易维护和更可靠。这种连接形式使操作者无法感觉到连接的情况,必须设计一种精确的定位装置,以避免将误插的连接器插头强制连接到一起,使误插成为不可能。连接器插头通常采用浮动或弹性接触设计结构来保证其正确的连接。


储能连接器特点:

1、储能电池连接器具有耐高温、耐电压、耐化学腐蚀净度高等特点。

2、具备高可靠性,定位精准,噪音震动小,耐冲击性强,安装方便,可靠性高的特点,使其广泛用于各类有较高要求的动力系统。

3、做工精细,高强度,质量稳定,保护效果好,通风性好,耐高温,安全可靠,耐电压等特点,可大大缩短更换固定时间,并易于拆卸


储能连接器制造工艺简要说明

很多人觉得储能连接器种类太多,制造工艺应该不一样。事实上,储能连接器的制造工艺基本相同,可分为冲压、电镀、注塑、组装四种制造工艺。

1.冲压

冲压是通过大型高速冲压机,使电子储能连接器(插针)由薄金属带冲压而成。大卷的金属带一端送入冲压机前端,另一端穿过冲压机液压工作台缠入卷带轮,由卷带轮拉出金属带并卷好冲压出成品端子。

2.电镀

储能连接器引脚冲压完成后应送至电镀阶段。在电镀阶段,储能连接器的电子接触表面会镀上各种金属镀层,镀镍、镀锡、半镀金,以防止氧化,增强导电性。在将冲压好的引脚送入电镀设备的过程中,引脚也会发生扭曲、断裂或变形。这些质量缺陷很容易通过上述技术检测出来。

3.注塑

注塑是指电子储能连接器的塑料盒座通过将熔融塑料注入金属轮胎薄膜中,然后快速冷却成型。

还要注意在熔融塑料没有完全填充膜时检测“泄漏”(Short Shots),这是注塑成型阶段需要检测的典型缺陷。其他缺陷包括插座的全部或部分堵塞(这些插座必须保持清洁和顺通,以便在最终组装期间与插针正确接插)。

4. 组装

电子储能连接器制造的最后阶段是成品组装。电镀插针与注塑盒座的连接组装方式有两种:第一种是单独插,即一次插一个插针;

第二种是组合式组合插头,是指同时将多个引脚同时连接到盒子插座上。无论采用何种连接方式组装,确保所有引脚不能有任何缺失,且必须定位正确。
